ZAŠTITA OD MRAZA PLAMENIKOM

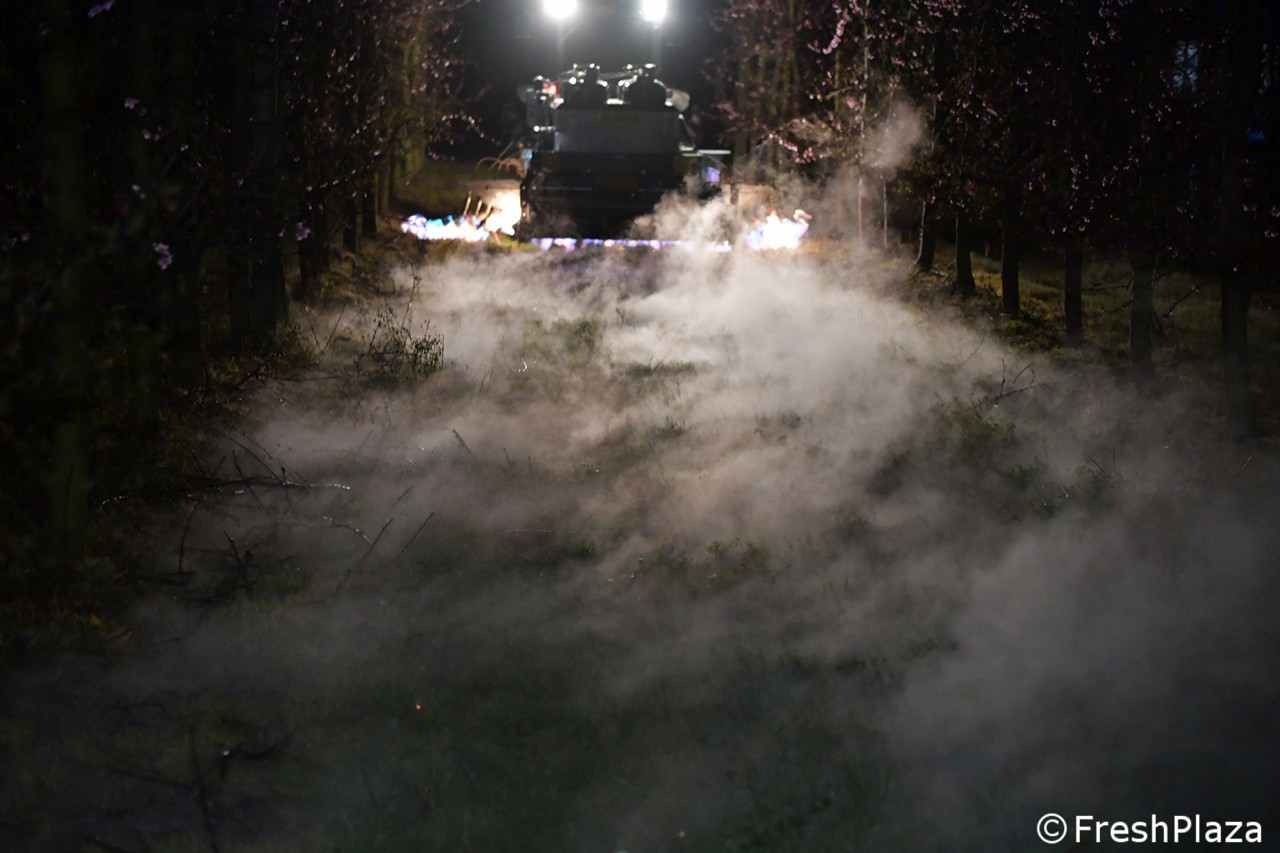

PRINCIP RADA PLAMENIKA PROTIV MRAZA, MODEL ANTIBRINA PTRA 1600

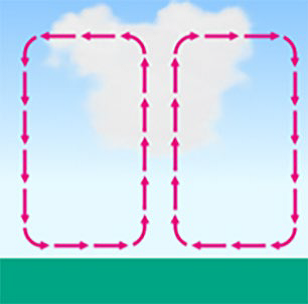

Princip koji se koristi za rešavanje problema termičke inverzije jeste zagrevanje vazduha konvencijom. Hladan, gušći i teži vazduh je pri tlu, a topliji, ređi i lakši vazduh je na visini od nekoliko metara iznad tla. Prolaskom plamenika koji ima 15 gorionika po horizontali i po 3+3 ili 5+5+ (levo+desno) bočnih gorionika i sagorevanjem propan-butana, hladan vazduh se snažno zagreva, vazdušna masa postaje lakša i ima veću zapreminu (širi se). Na taj naćin ta zagrejana vazdušna masa počinje da se diže, Na određenoj visini (iznas 4 metra) dolazi do "sudara" tople i hladne vazdušne mase, gde obe vazdušne mase dostižu istu temperaturu i prestaje dizanje tople mase. Tada počinje hlađenje, povećava se gustina i vazdušna masa počinje opet da pada ka tlu.

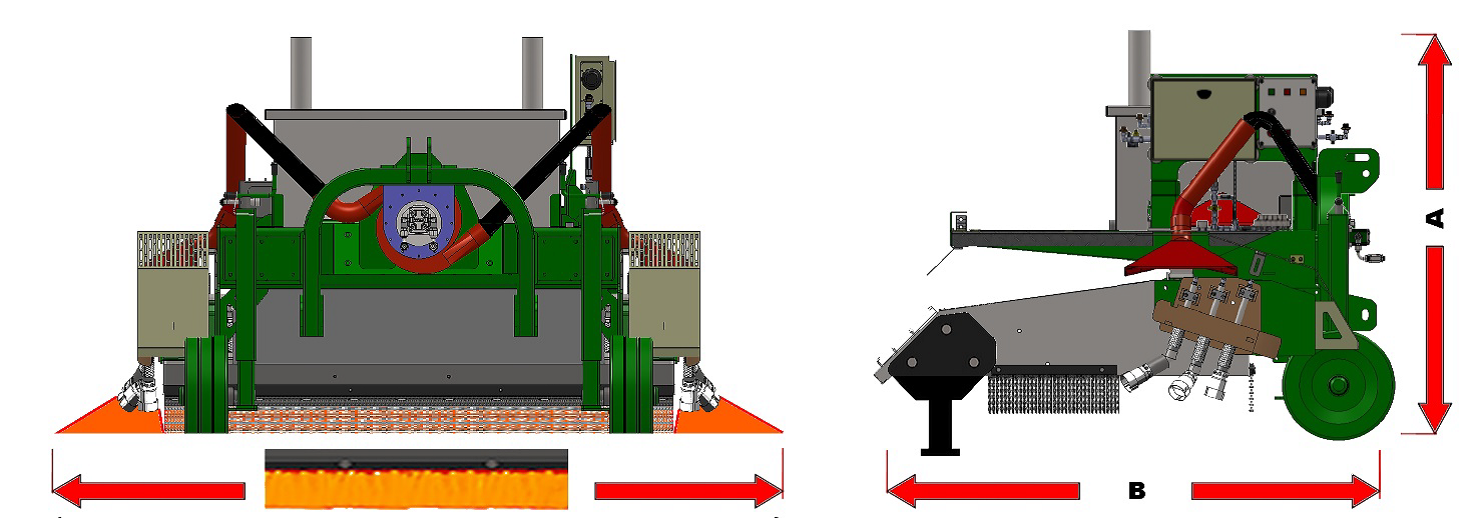

PLAMENIK ZA ZAŠTITU OD MRAZA - TEHNIČKI OPIS

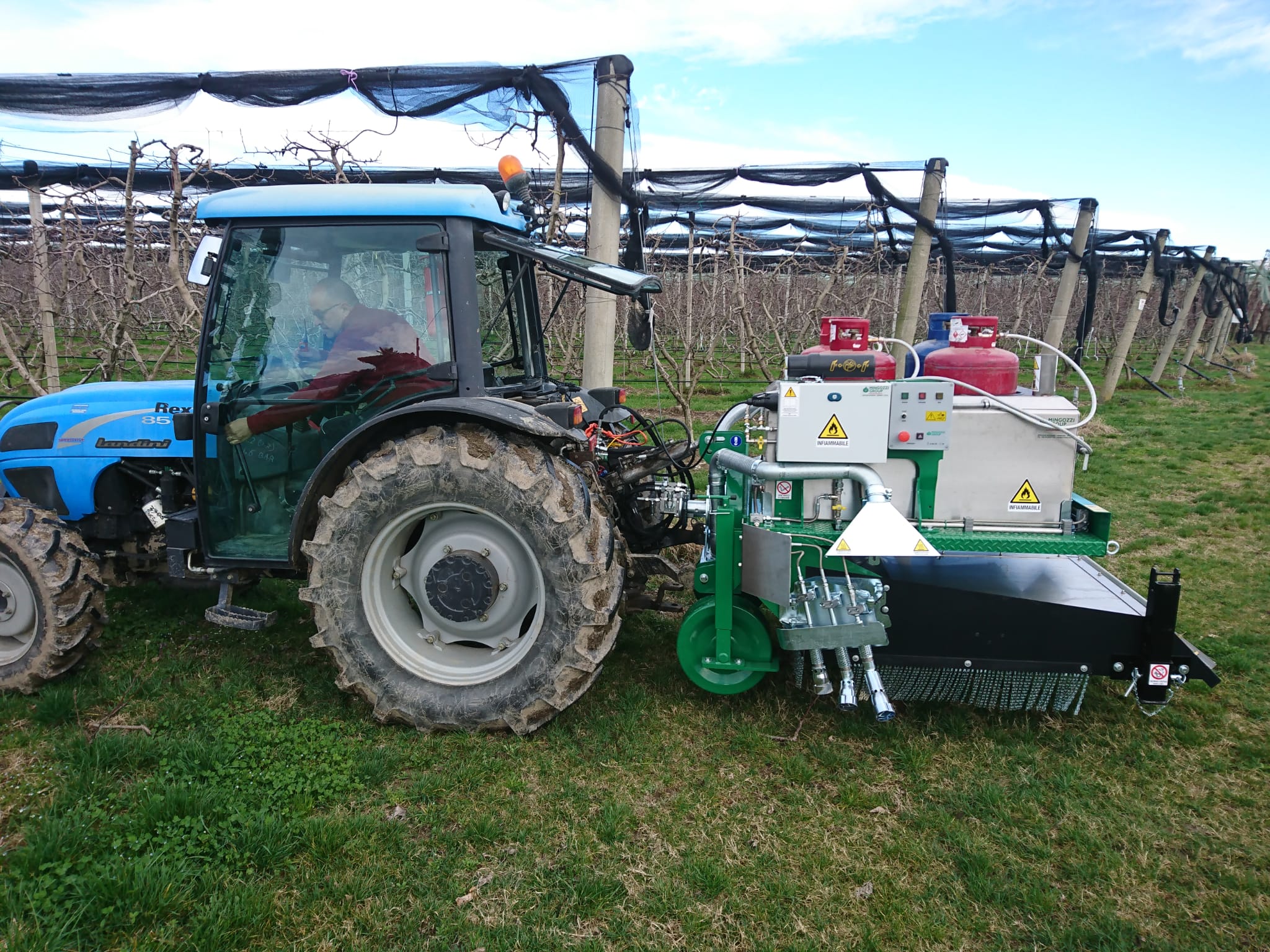

Priljučna traktorka mašina, kačenje u 3 tačke, radi na TNG gas (propan-butan) koji se nalazi u komercijalnim bocama mase 10kg. Mašina se radnom položaju vuče traktorom. Na tlo se oslanja prednjim, po visini podesivim, točkovima i zadnjim potpornim valjkom prečnika 400mm

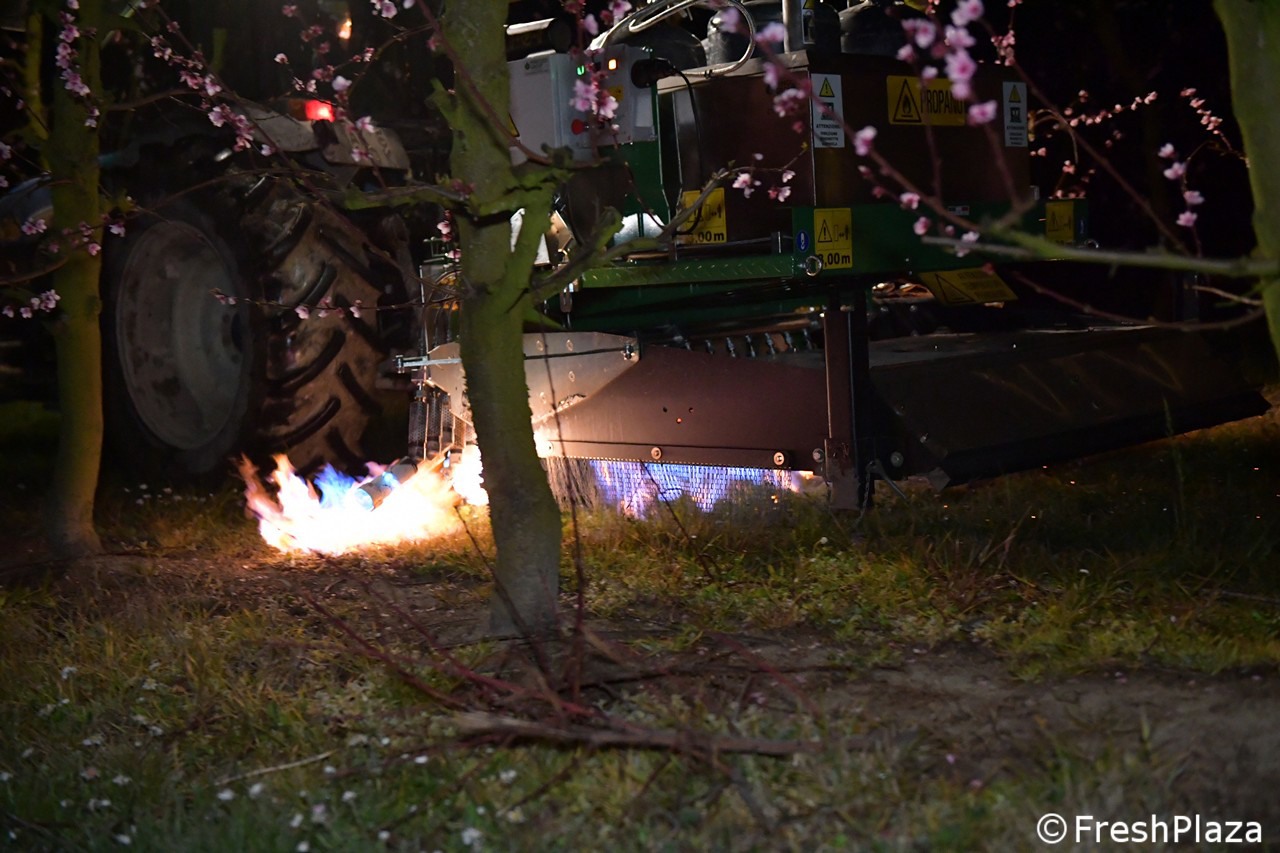

Mašina je opremljena sa 15 gorionika otvorenog plamena zaštićenih zaštitnicima i povezanim u sigurnosni sistem. Levo i desno imamo 2 kompleta po 3 ili 5 bočnih gorionika u zavisnosti koju širinu međurednog prostora štitimo. Kompletna gasna instalacija je povezana cevima i armiranim crevima sa pripadajućim ventilima.

Gorionicima se upravlja preko upravljačke jedinice koja je na magnetnom držaču. Dužina kablova obezbeđuje da upravljačka jedinica bude smeštena u blizini sedišta vozača traktora, tj. "na dohvat ruke". Na upravljačkoj jedinici postoji signalizacija i kontrola eventualnog kvara sa sigurnosnim SVE STOP prekidačem. Jedinica je kablovima povezana sa komandnim ormarom na samoj mašini. Komandni ormar obezbeđuje siguran i pouzdan rad mašine, usaglašen sa svim propisima i standardima koji važe u EU.

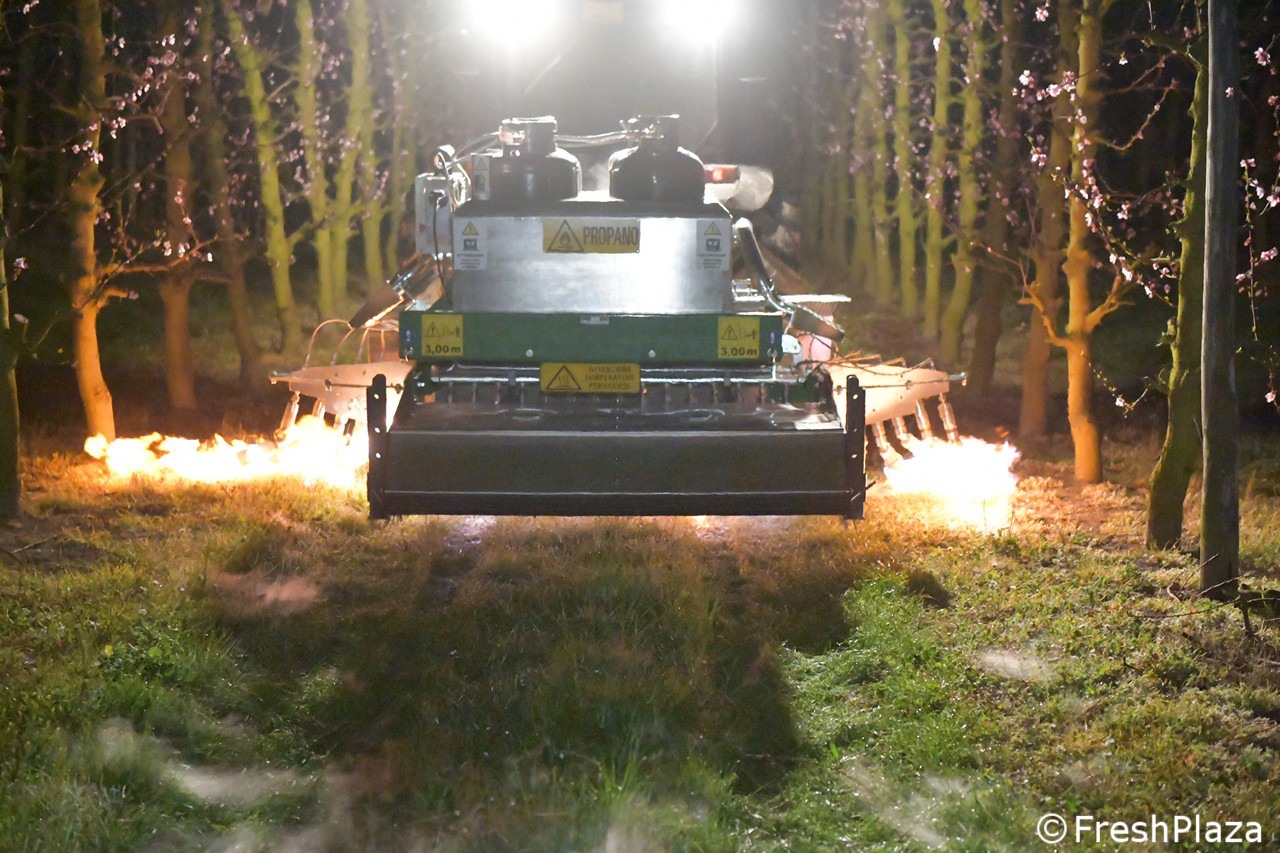

Mašina poseduje hidraulični motor koji pokreće turbinu. Turbina kroz cevi i posebne usmerivače-duvaljke usmerava mlaz vazduha na gorionike i na taj način usmerava plamen-toplotu u željenom pravcu. Turbinom upravlja traktorista preko upravljačke jedinice.

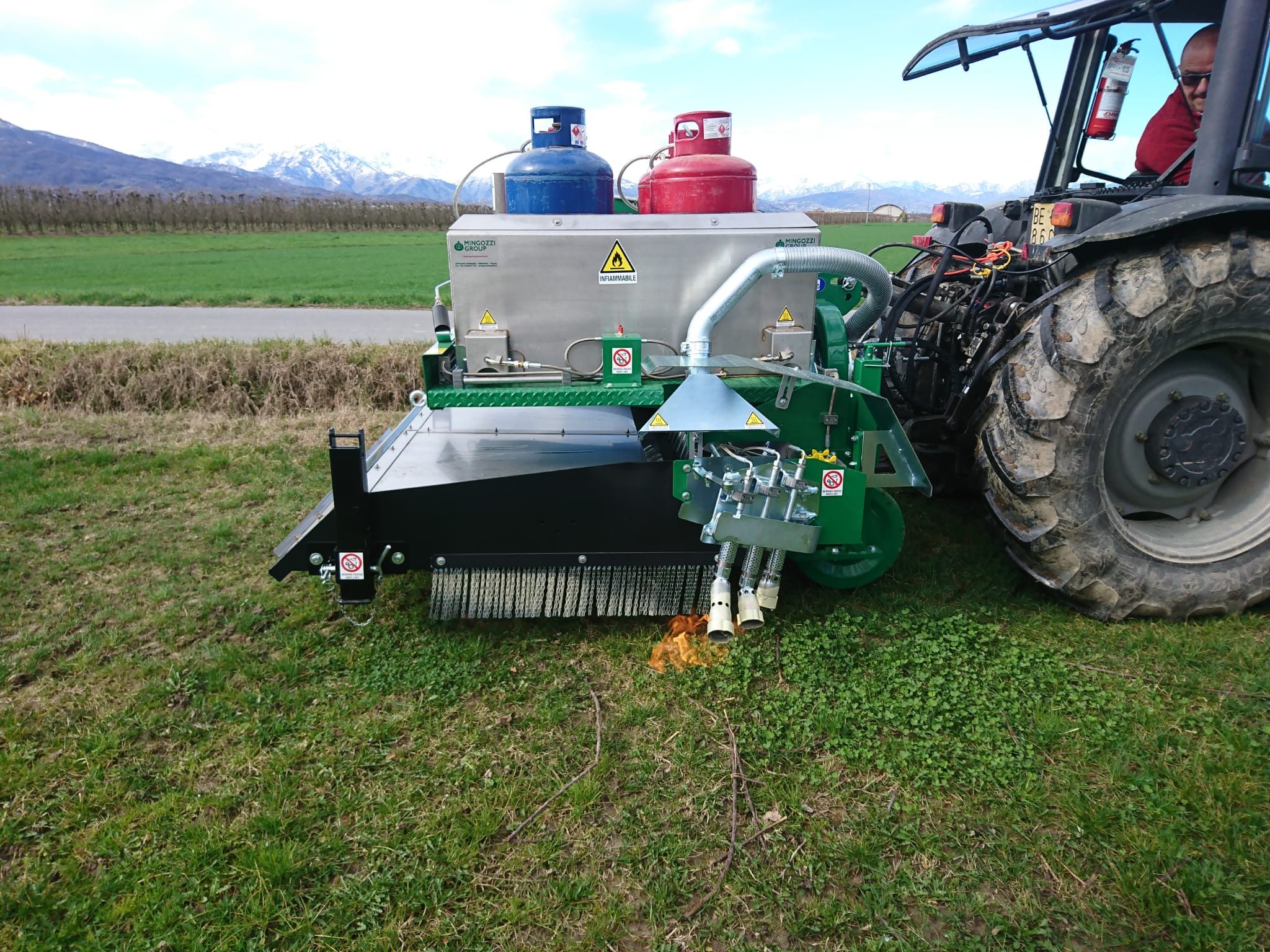

Kontejner (kada) omogućava smeštaj 4 standardne TNG boce mase 10kg i opremljen je sistemom za grejanje kako bi se boce potpuno ispraznile. Po potrebi, sa prednje strane traktora može se ugraditi i dodatna kada sa još 4 boce kako bi smo obezbedili veću autonomiju rada plamenika.

Operativne karakteristike

Brzina (vreme ili dužina) intervencije na plantaži zavisi od klimatskih uslova i vrste biljaka koje se tretiraju, kao i od stepena osetljivosti na mraz biljaka u datoj fenofazi.

Zahvat mora početi kada temperatura vazduha ne bude niža od 1-2⁰C. Bitno je da se tretman cele površine obavi za manje od 1 sat, odnosno, razlika između 2 tretmana iste površine mora biti maksimum 1 sat.To znači da se tretiranje vrši u kontinuitetu dok temperatura ne poraste na minimum 1-2⁰C u plusu.

• Satna potrošnja mašine: od 47 do 57,6 kg/sat TNG-a i promenljiva je u zavisnosti od uslova okoline
• Radna brzina mašine: do 6,0km/h sa zaštitom do temperature -6⁰C.
• Radni front, kalkulativno 15m.
• Tretirana površina za 1 sat - do maksimum 9ha, kalkulisati na 6ha. Na plantaži sa dužim redovima, gde je broj okretanja manji, i gde je veće međuredno rastojanje tretirana površina je veća

U teškim uslovima (kada temperatura naglo pada, imamo visoku vlažnost vazduha i nemamo vetra), radni pritisak mašine može se povećati na 1,8-2,0 bara. To će posledično povećati potrođnju TNG-a, ali će i značajno povećati količinu proizvedene toplotne energije po satu.

MINGOZZI je uradio testiranja i dođao do podataka koji nam mogu pomoći u sagledavanju efikasnosti i eksloatacionih troškova plamenika za zaštitu od mraza. Tabele su date za radne pritiske 1,6 bara (normalni radni pritisak) i 1,8 bara - kada očekujemo jači mraz ili adventivni (crni) mraz ili je nepovoljna vlažnost vazduha.

TROŠKOVI TRETMANA, POTROŠNJE PROPAN-BUTANA I ISPORUČENE TOPLOTE PO HEKTARU ZAVISNO OD RADNOG PRITISKA

JED. MERE           1,6 BARA                1,8 BARA
Radna visina	m	3,00	3,00
Radna širina	m	15,00	15,00
Radna brzina	km / h	6,00	6,00
(a) Donja toplotna vrednost po kg KOMERIJALNOG propan-butana (10.808.do 12.005 kcal/kg za kalkulaciju koristimo 11.000 kcal/kg)	kcal/kg	11.000	11.000
(b) Specifična toplota vazduha u funkciji zapremine	kcal / m3 0C	0,295	0,295
Početna RADNA temperatura (štitimo od 00C)	0C	0,00	0,00
CILJNA RADNA temperatura (štitimo do -60C.);	0C	6,00	6,00
(c) VP cena jedne boce sa TNG-om od 10kg	€	18,00	18,00
(d) Zapremina tretiranog vazduha (9ha x 3m visine)	m3/h	270.000	270.000
(e) Količina toplote potrebna za zagrevanje vazduha za 60C (bxdx6)	kcal	477.900.,00	477.900.,00
Potrebna količina komercijalnog propan-butana (e:a)	kg/h	43,45	43,45
(f) Tretirana površina u hektarima	ha/h	9,00	9,00
(g) Potrošnja mašine na sat	kg/h	48,60	57,60
(h) Količina toplote koju isporučuje mašina	kcal/h	534.600,00	633.600,00
Višak toplote koju isporučuje mašina (h:e)	%	11,86	32,58
Troškovi tretmana po hektaru (propan-butan) (gx(c/10)/f)	€	9,72	11,52

Tabela jasno pokazuju da do 3m visine iznad tla na radnom pritisku 1,6 bara, plamenik obezbeđuje oko 12% više toplote nego što je potrebno proračunom, a na pritisku 1,8 bara isporučuje se oko 32,5% (trečinu) više toplote nego što je potrebno prema proračunu. To govori o efikasnosti sistema, da će pouzdano obezbediti potrebnu količinu toplote, da sačuva biljke od mraza do -6⁰C. Da bi stvarno bilo tako tretman iste površine se mora ponoviti na maksimum 1 sat razmaka ,sve dok spoljna temperatura ne poraste na +1 od +2⁰C
